MessagePosté le: Sam 29 Oct - 03:15 (2011)    Sujet du message: 1. Les principaux constituants d'une machine minimale Répondre en citant

Un ordinateur, nous l’avons déjà noté, est composé d’un centre et d’une périphérie. Nous allons nous intéresser au cœur d’un ordinateur mono-processeur. Nous savons que celui-ci est composé de :Une Unité centrale comportant :Unité de traitement,Unité de contrôle,Unités d’échanges.Une Mémoire Centrale.Nous décrivons ci-après l'architecture minimale illustrant simplement le fonctionnement d'un ordinateur (machine de Von Neumann).1.1 Dans l’Unité Centrale : l’Unité de Traitement Elle est chargée d’effectuer les traitements des opérations de types arithmétiques ou booléennes. L’UAL est son principal constituant. Elle est composée au minimum :d’un registre de données RDd’un accumulateur ACCd’une unité arithmétique et logique : UAL

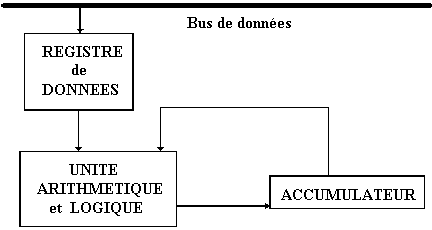

Schéma général théorique de l’unité de traitement :




La fonction du registre de données (mémoire rapide) est de contenir les données transitant entre l’unité de traitement et l’extérieur. La fonction de l’accumulateur est principalement de contenir les opérandes ou les résultats des opérations de l’UAL. La fonction de l’UAL est d’effectuer en binaire les traitements des opérations qui lui sont soumises et qui sont au minimum: Opérations arithmétiques binaires: addition,multiplication, soustraction, division.Opérations booléennes : et, ou, non.Décalages dans un registre.Le résultat de l’opération est mis dans l’accumulateur (Acc) dans le cas d'une machine à une adresse, dans des registres internes dans le cas de plusieurs adresses.1.2 Dans l’Unité Centrale : l’Unité de Contrôle ou de Commande Elle est chargée de commander et de gérer tous les différents constituants de l’ordinateur (contrôler les échanges, gérer l’enchaînement des différentes instructions, etc...)Elle est composée au minimum de : d’un registre instruction RI,d’un compteur ordinal CO,d’un registre adresse RA,d’un décodeur de fonctions,d’une horloge.





























_________________
A friend In need Is a friend Indeed


ما الفشل إلا هزيمة مؤقتة تخلق لك فرص النجاح


Dernière édition par Admin le Mar 1 Nov - 15:13 (2011); édité 1 fois
Revenir en haut
Skype
Publicité






MessagePosté le: Sam 29 Oct - 03:15 (2011)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Admin
Administrateur

Hors ligne

Inscrit le: 28 Oct 2011
Messages: 94
Point(s): 346
Moyenne de points: 3,68
Groupe: GROUPE 1

MessagePosté le: Sam 29 Oct - 03:19 (2011)    Sujet du message: 1. Les principaux constituants d'une machine minimale Répondre en citant

Vocabulaire :
Bit = plus petite unité d’information binaire (un objet physique ayant deux états représente un bit).


Processeur central = unité de commande + unité de traitement.


Instruction = une ligne de texte comportant un code opération, une ou plusieurs références aux opérandes.



Soit l’instruction fictive d’addition du contenu des deux mémoires x et y dont le résultat est mis dans z :






opérateur références opérandesRegistre instruction = contient l’instruction en cours d’exécution, elle demeure dans ce registre pendant toute la durée de son exécution.


Compteur ordinal = contient le moyen de calculer l’adresse de la prochaine instruction à exécuter.


Registre adresse = contient l’adresse de la prochaine instruction à exécuter.


Décodeur de fonction = associé au registre instruction, il analyse l’instruction à exécuter et entreprend les actions appropriées dans l’UAL ou dans la mémoire centrale.
